工作原理
熱水或蒸汽經過設備AirTS 高大空間專用空調系列產品內的高效熱交換器換熱后，實現對空氣的快速加熱。
利用安裝于頂部的大風壓軸流風機強制熱空氣下送，熱空氣經過消音海綿和下部梯形收口兩次提壓后，經導流葉片導向后從噴口旋流而出，至上而下將熱空氣均勻分布到空間各處。
技術特點
通過調節風速和出風角度，實現舒適的采暖環境
送風角度無級調節
利用軸流風機，從頂部高效回收熱量，減少屋頂的熱量損失，達到節能效果
高：持續回收頂部空間熱量，旋流布送到底部的工作區域
大：空間內設備均勻布置，熱量隨之均勻分布
空間：降低屋頂及四周墻體溫度，與外界溫差降低，減少熱量通過頂部及四周的散失
送風距離遠，制熱風量大
功能：制熱、新風
功能
防墜落預警監測
變風量、變水量控制
設備狀態及數據分析
濾網自清潔、自動更換
無線控制操作
防凍保護
無風感送風
新風
技術比較
AirTS頂部送風制熱機組
高大空間專用空調吊裝在屋頂或者立柱上
通過設備內的熱交換器實現對空氣的制熱
高效的空氣布送裝置，消除室內不良溫度層
回收頂部熱量，真正達到節能效果
舒適的環境，無風感
底部制熱設備
高大空間進深很大，采用暖氣片采暖，空氣自然對流，熱空氣上升
暖氣片能輻射到區域很小，范圍不超過 5 米
熱量上升到屋頂后散失掉，中間區域得不到有效溫度提升
暖氣片采暖方式對供水溫度要求很高

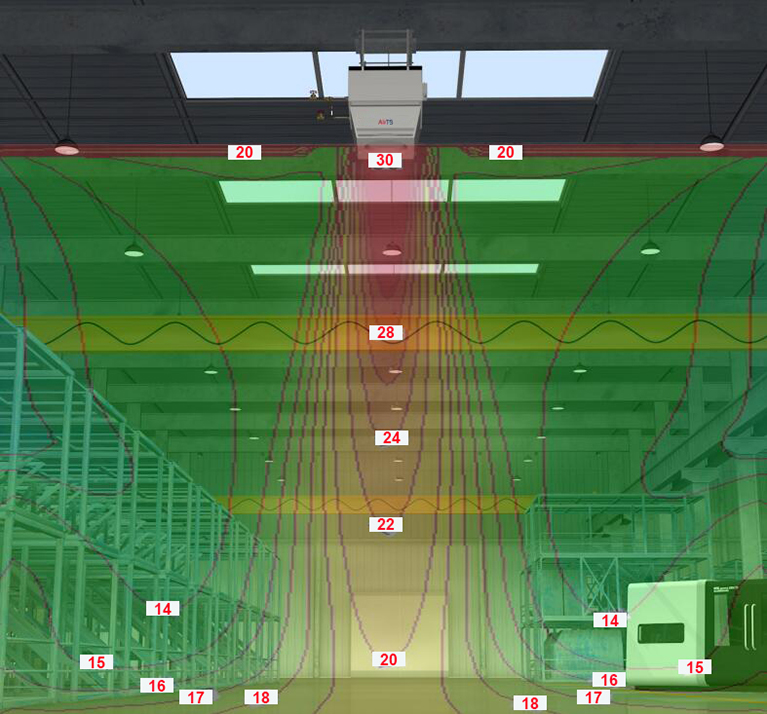

AirTS 高大空間空調機組溫度場
高大空間制熱機組將熱空氣強制快速下送，使工作區溫度迅速提升

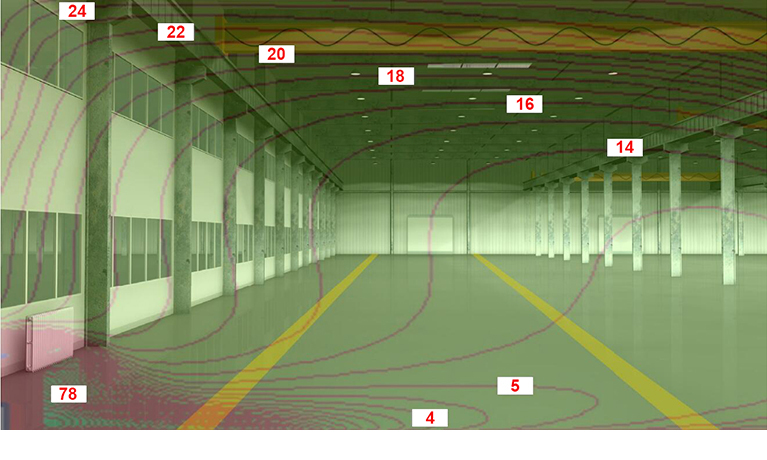

散熱器加熱溫度場
暖氣片采暖溫度場分布圖可以看出熱量主要聚集在屋頂，下部工作區溫度低
技術參數
| 高大空間新風功能制熱機組 | |||
| 型號 | AirTS-FD-I | AirTS-FD-II | |
| 風機轉速 | r/min | 0～900 | 0～860 |
| 標準循環空氣量 | m3/h | 0～5400 | 0～8200 |
| 電壓 | V | 380±5% | 380±5% |
| 功率 | kW | 2.5 | 3.6 |
| 電流 | A | 4.4 | 6.3 |
| 適用安裝高度 | m | 4~9 | 4~16 |
| 控制方式 | 變風量無極調節 | 變風量無極調節 | |
| 噪音值 | dB | <60 | <60 |
| 機組尺寸 | |||
| 型號 | AirTS-FD-I | AirTS-FD-II | |
| A | mm | 900 | 1100 |
| B | mm | 1250 | 1620 |
| C | mm | 735 | 850 |
| E | mm | 100 | 100 |
| F | mm | 435 | 540 |
| G | mm | 480 | 568 |
| H | mm | 765 | 935 |
| J | mm | 601 | 710 |
| K | mm | 521 | 644 |
| O | mm | 445 | 550 |
| P | mm | 550 | 600 |
| R | mm | 360 | 455 |
| T | mm | 40 | 75 |
| N (內絲) | mm | DN32 | DN40 |
| 重量 | kg | 148 | 208 |
| 水流量 | L | 5.8 | 9.8 |
